文章出處：www.shihe2012.com 人氣：1298發表時間：2024-09-25

三恩時NK-1130-65內窺鏡測試平台可為內窺鏡測試提供專業輔助測試，以下簡單介紹了NK-1130-65內窺鏡測試平台及測量方法

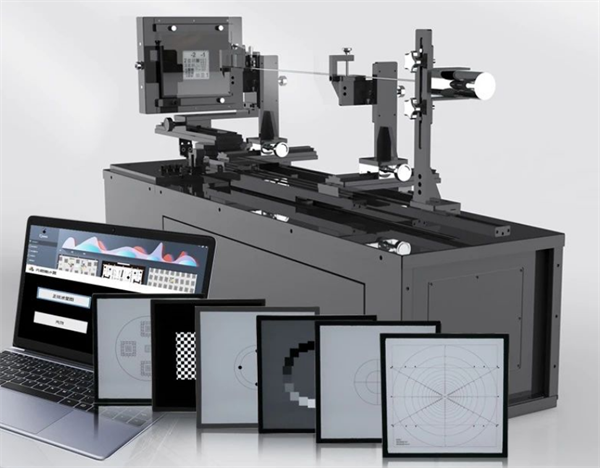

NK-1130-65內窺鏡測試平台4

NK-1130-65內窺鏡測試平台

主要由M1814-X透射燈箱（含光源控製盒）、旋轉電機、可調節內窺鏡夾具、滾珠絲杆模組、手動控製盒等組成，可通過上位機軟件編程自動運行特定動作，也可通過控製盒手動運行。

客戶還可選配B3013-X補光燈和鈑金外箱體。測試平台通過滾珠絲杆模組可帶動整個內窺鏡夾具前後移動，內窺鏡夾具可手動前後、上下、左右調節，透射燈箱也可通過旋轉平台多角度移動，能夠實現不同距離、多角度測試。

1. 準備工作

根據測試需要搭建好測量環境，正確組裝並放置內窺鏡測試平台及配件，確保內窺鏡及其平台、燈箱、測試卡等處於良好運行狀態。

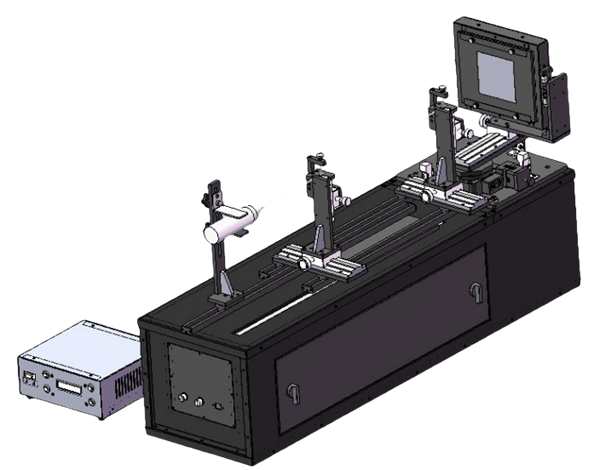

NK-1130-65內窺鏡測試平台

2. 拍攝圖像

調節燈箱亮度或方向，調整內窺鏡位置、光圈、焦距至最佳狀態，拍攝好所需圖像，確保圖像清晰、無模糊。

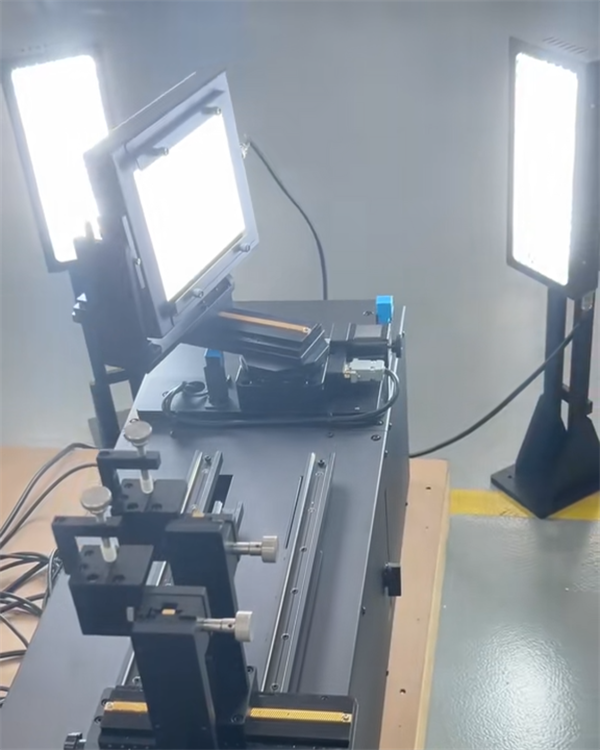

NK-1130-65內窺鏡測試平台2

3. 分析數據

通過拍攝好的圖像，用3nh官網提供的iQstestNKTest內窺鏡圖像軟件分析內窺鏡各項參數，包括：亮度響應特性、正弦波星圖、單位相對畸變、照明鏡體光效、視場角/視向角等。

NK-1130-65內窺鏡測試平台3
